OK-DEPOTの定番建具(扉)の厚みは33mmですが、市販の建具(扉)については36mm厚の扉もよく見られます。

扉厚みが違うので対応する金物も変化があります。

例えば3次元丁番については33mm厚み扉、36mm厚み扉に対応する金物のパーツは多少異なります。

写真:

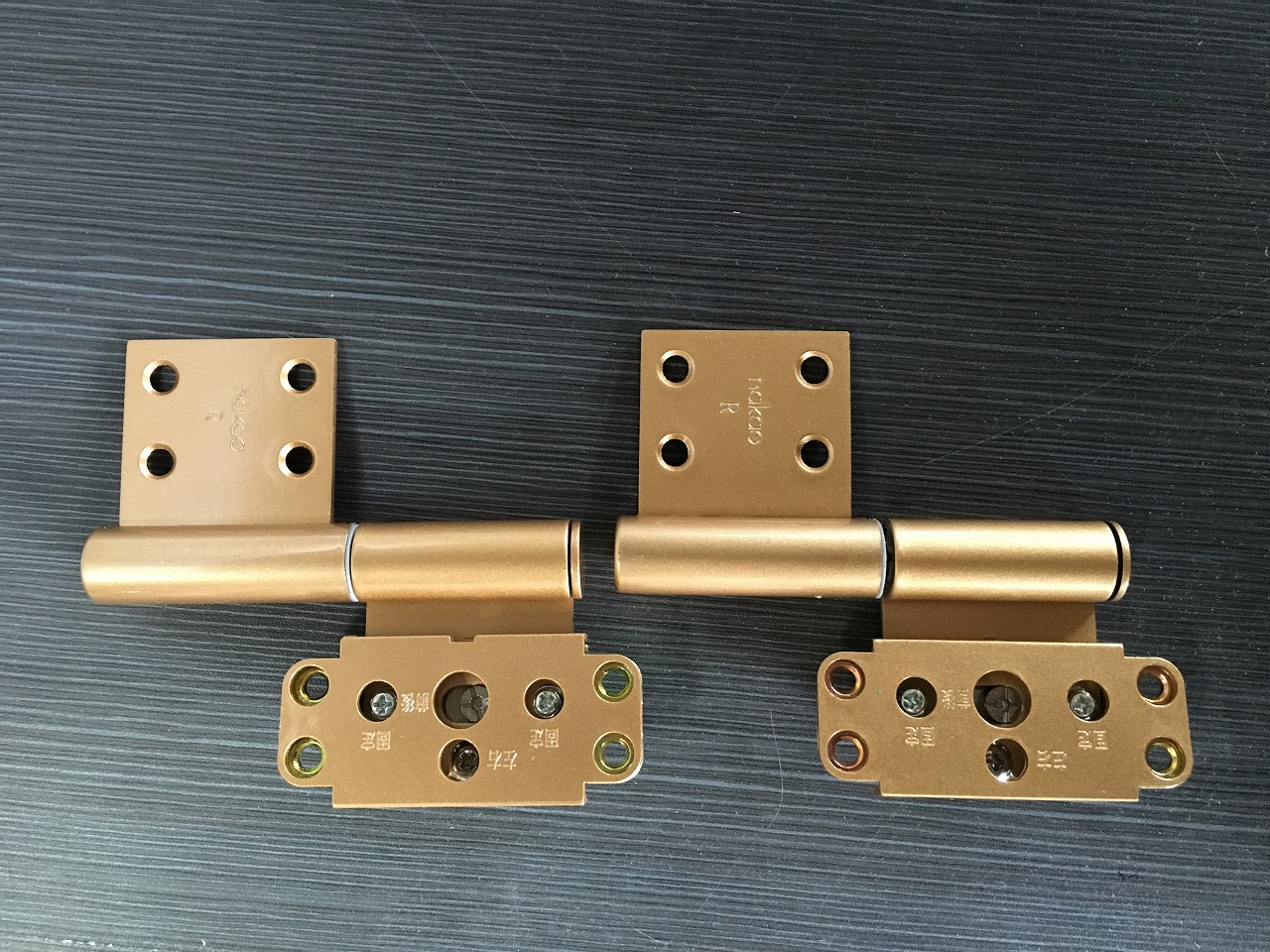

左側は36mm扉厚みに対応する三次元丁番です

右側は33mm扉厚みに対応する三次元丁番です。

33mm扉厚みに対応する三次元丁番(右)より、36mm扉厚みに対応する三次元丁番(左)の化粧カバー部の幅が3mmほど広いです。

IMG_3592

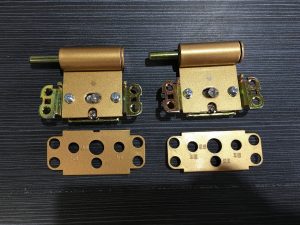

金物の金属部分の寸法は完全に同じです。化粧カバーをチェンジすれば通用は可能です。

IMG_3594

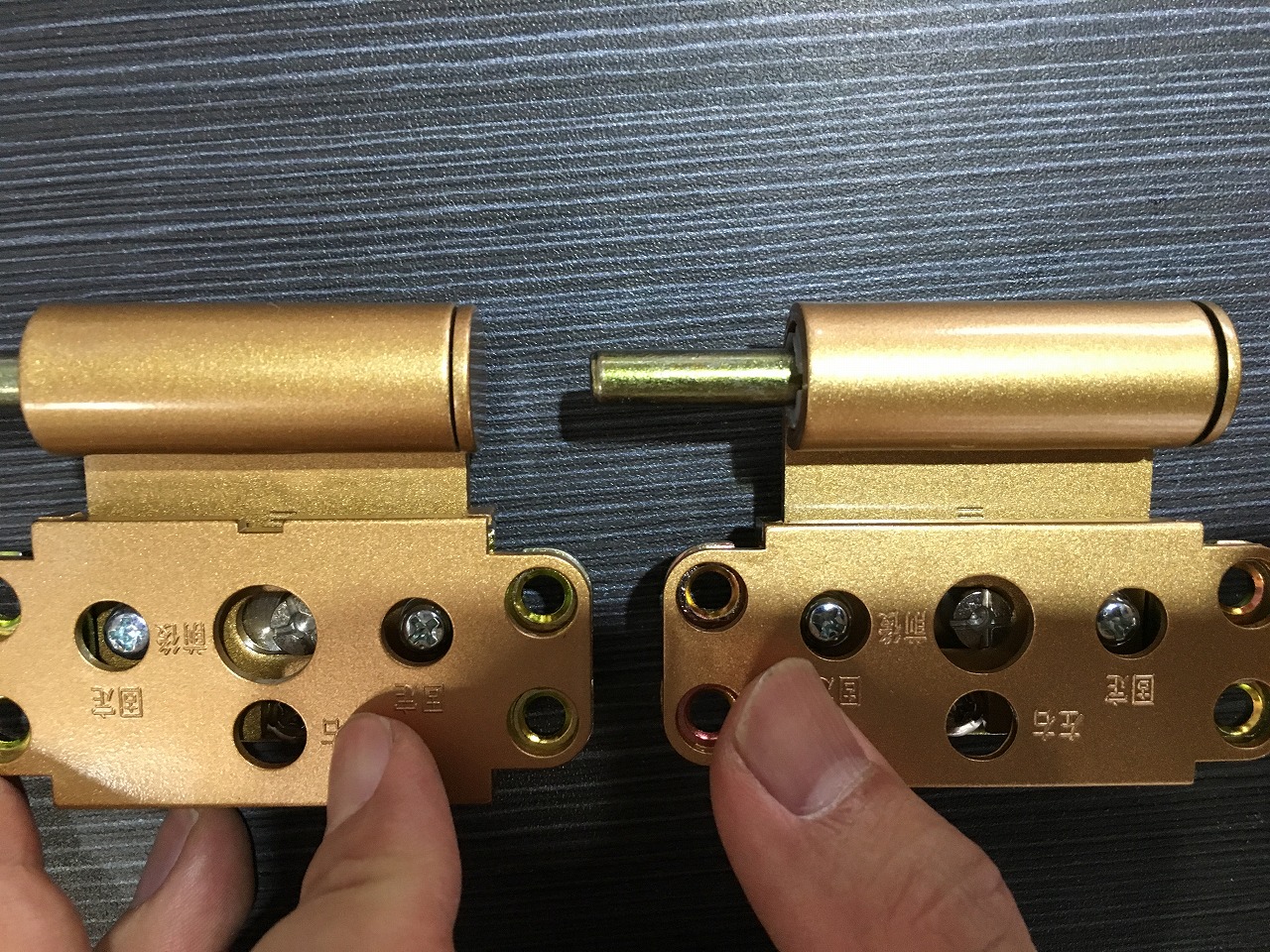

よく見ると36mm扉厚みに対応する三次元丁番(左)のカバーの軸部側寄りの中部に
少し切り込みがあります。

扉調整する際、金属部に刻んである目盛りはカバ-されず、調整者は調整幅を見ることができるように設計されています。

IMG_3595
